Drucksensoren


Hochdruckmessung

H-Serie

ALLGEMEINES

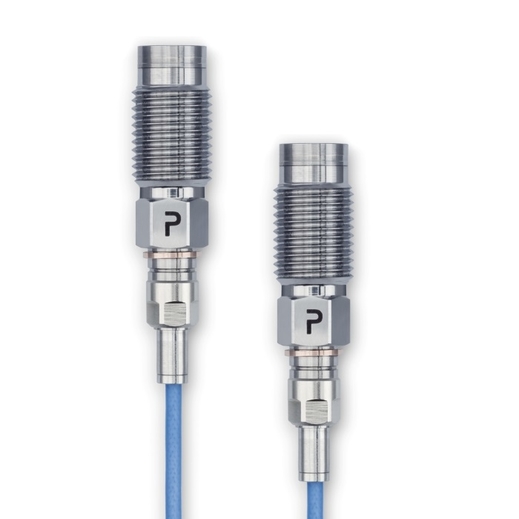

Die H-Serie ist die Ideale Lösung für Druckmessungen bis 8000 bar und durch die steife Konstruktion bestens geeignet hochdynamische Schockwellen und Drucksprünge und aufzulösen. Der frontdichtenden Sensoren werden durch ein M10x1 Gewinde verbaut und ist kompatibel zu den unterschiedlichen Sensoren der H-Serie. Die Piezocryst-Sensoren sind mit GaPO4-Kristallen ausgerüstet und zeigen das bekannte, zuverlässige Verhalten von Quarz, sind jedoch dadurch doppelt so empfindlich. Weitere Spezifikationen und Einbaumaße können dem Datenblatt entnommen werden.

FEATURES

  • Präzises Messen bis 8000 bar
  • Einsatztemperatur bis 200°C
  • Ideal für schnelle Druckgradienten und Schockwellen
  • Hohe Temperaturstabilität
  • Beste Haltbarkeit aufgrund von Hochleistungswerkstoffen

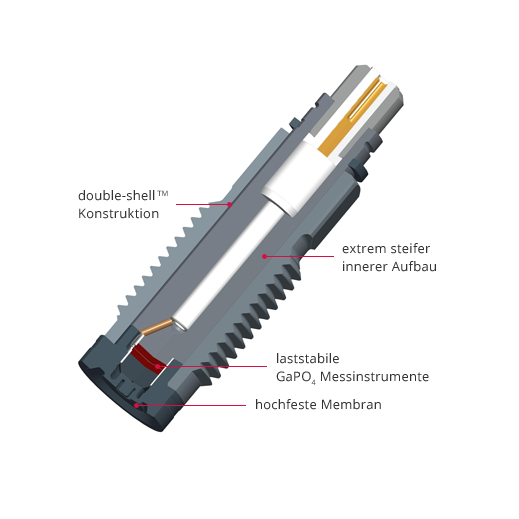

Für eine perfekte Sensorfunktionalität unter höchsten Drücken ist ein extrem steifer Aufbau der Sensoren erforderlich, um jegliche Hysterese durch Verformungen und die damit verbundenen Rückstellkräfte zu verhindern. Die Piezocryst-Hochdrucksensoren beruhen auf einem speziellen laststabilen Kristallschnitt im Longtudinaleffekt, der minimalste Abhängigkeiten des Sensorsignals vom Druckbereich besitzt. Dazu verfügen die Sensoren über eine spezielle Double ShellTM Konstruktion, die den Sensor unabhängig von Verformungen der Einbauumgebung macht. Zusätzlich muss die Membran durch die Extremanforderungen an Druckfestigkeit und Thermoschockunabhängigkeit aus Hochleistungslegierungen mit engsten Toleranzen gefertigt werden, um Lebensdauer und Signalgüte sicherzustellen.

Ein weiterer wesentlicher Parameter für die Performance ist die Abdichtung, hier hat Piezocryst ein spezielles Dichtungssystem entwickelt, das auch unter höchsten Druckgradienten und mechanischen Schocks sicher abdichtet und gleichzeitig die resultierenden Kräfte so verteilt, dass das Double ShellTM Gehäuse keinen Störeinflüssen ausgesetzt ist; das Resultat dieser Anstrengungen sind Messergebnisse in einer neuartigen Datenqualität. Die Produktpalette umfasst Drucksensoren für die Messbereiche bis 2.000, 6.000 und 8.000 bar, alle diese Sensoren verfügen über ein M10-Gewinde; damit sind Messungen unterschiedlicher Druckbereiche innerhalb einer Bohrung möglich.
