Drucksensoren


Dynamische Druckmessung

P-Serie

ALLGEMEINES

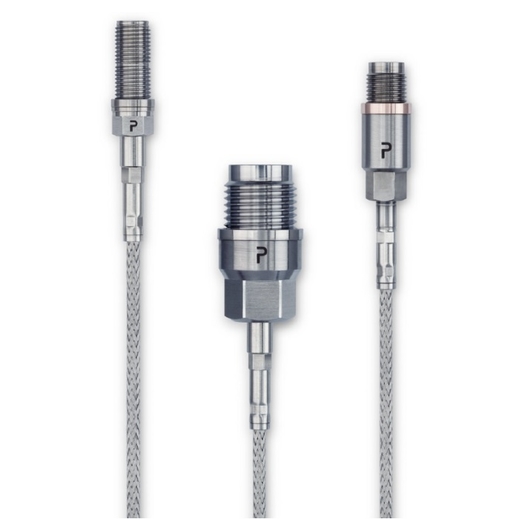

Die P-Serie ist geeignet für verschiedenste Anwendung mit höhsten Anforderungen an Signalqualität. Um die notwendige Termperaturstabilität und Zuverlässigkeit zu ermöglichen werden einkristalle GaPO4 Kristalleelemnte verwendet. Druckbereiche bis 350 bar können mit der P-Serie verlässlich aufgenommen werden und zeigen sich unanfällig auf äußere Einflusse wie Temperaturschwankungen und mechanische Belastungen. P-Serie Sensoren sind in verschiedenen Einbaumaßen von M7 bis M14 erhältlich um eine weiten Bereich von Appliationen abzudecken. Weitere Spezifikationen und Einbaumaße können dem Datenblatt entnommen werden.

FEATURES

  • Hohe Sensitivität
  • Ausgezeichnete Temperaturstabilität
  • Exzellentes Signal-Rausch-Verhältnis
  • Konstante Sensitvität über die gesamte Lebenszeit

Unter hohen Temperaturgradienten kommen die herausragenden Materialeigenschaften der einkristallinen GaPO4-Messelemente voll zur Geltung (Kristalltechnologie): Es entstehen keine Fehlsignale durch Temperaturveränderungen, zudem ermöglicht der hohe Innenwiderstand des GaPO4 eine unverfälschte Wiedergabe der Druckkurve auch bei hohen Temperaturen. Um das Signal-Rausch-Verhältnis der Sensoren weiter zu optimieren, wird der transversale Piezoeffekt verwendet; hiermit wird die Empfindlichkeit der Sensoren optimal auf den erforderlichen Druckbereich angepasst.

Für höchste Datenqualitäten ist es außerdem erforderlich, dass Verformungen in der Einbausituation keine mechanische Verformung der eigentlichen Messelemente verursachen. Dazu wird ein so genanntes Double ShellTM Gehäuse verwendet. Es besteht aus zwei ineinander geschachtelten Gehäusen, bei denen das äußere Verformungen aufgenommen werden und das innere Gehäuse kräftefrei gelagert ist. Dadurch „spüren“ die Messelemente nur das reine Drucksignal ohne mechanische Fehler, das Messsignal ist weitestgehend frei von mechanischen Störungen.

Diese Technologien sind in der P-Serie in unterschiedlichen Gehäuse-Varianten erhältlich um einen optimalen Einbau unter unterschiedlichsten Anforderungen zu ermöglichen.
